服務(wù)支持Service
To first-class products
Quality service to meet customer needs
國內(nèi)市場部
0510-83205379
24小時(shí)服務(wù)
國際貿(mào)易部
0510-68795132 15106177808
傳 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江蘇省無錫市濱湖區(qū)梁通路19號免費(fèi)咨詢熱線:
400-0833-980
白口化鑄鐵才可適用直讀光譜儀分析
發(fā)布時(shí)間：2022-03-28 13:11:58 點(diǎn)擊：5241
直讀光譜儀分析方法是用來分析鑄鐵內(nèi)各元素含量的重要手段，對于直讀光譜儀來說，樣品的制備好壞同樣也制約了直讀光譜分析儀的分析。光譜儀的分析需要的是白口化的樣品。
生鐵有“白口鐵”和“灰口鐵”之分，所謂“白口”和“灰口”是指該鐵件的斷口的狀態(tài)而言的，“白口鐵”是的斷口是白色的、具有金屬光澤微小晶粒，而“灰口鐵”的斷口卻是灰色的、無金屬光澤的較大晶粒。
“白口鐵”晶粒細(xì)小，化學(xué)成分均勻，適合光電直讀光譜分析，反之，“灰口鐵”晶粒粗疏，化學(xué)成分不均勻，不適合光電直讀光譜分析。
“白口鐵”是鐵水急冷情況下形成的，也就是讓灼熱的鐵水在盡可能短的時(shí)間內(nèi)變成固態(tài)的鐵，這種鐵就叫“白口鐵”，“白口鐵”質(zhì)地脆，卻堅(jiān)硬，其中的碳和硫多數(shù)以碳化鐵、硫化鐵的狀態(tài)存在，液態(tài)的鐵化學(xué)成分是比較均勻的，在急冷得情況下，形成單質(zhì)的碳、硫小顆粒，而是均勻地分布在介質(zhì)中；相反，讓鐵水緩慢冷卻后形成的固態(tài)鐵叫“灰口鐵”，“灰口鐵”質(zhì)地酥松，夾雜了很多元素的單質(zhì)小顆粒。

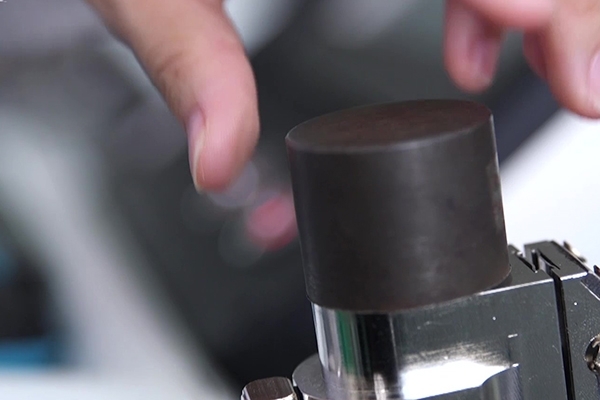

直讀光譜儀分析白口化樣品
所謂“白口化”就是一個(gè)鐵水澆注的過程和“白口鐵”形成的程度，往往澆注完一個(gè)樣品很難完全“白口化”，通常越往表面，“白口化”程度越高。
怎么樣可以提高“白口化”的程度呢？一般樣品的澆注采用耐火材料制成的樣模，而制做“白口化”樣品需要用鋼模，底板也要采用鋼板，如果有條件，采用銅板，這樣散熱效果更好，而且不要采用圓柱形樣模，要采用“酒盅”型樣模，這樣“白口化”程度才會更高。
白口化的樣品，才是適合直讀光譜儀進(jìn)行分析的理想樣品。
