免费观看很黄很色裸乳视频网站,伊人久久中文,国产无人区码一码二码三mba,嫩bbb搡bbbb榛bbbb,国产无线一线二线,亚洲中字慕日产2020,久久久久久国产a免费观看黄色大片,山东妇女亂伦ⅹⅹⅹ,高清国产在线拍揄自揄视频,在线制服丝袜视频网站,日韩中文字幕v亚洲中文字幕

       灰鐵，球鐵鑄件的元素檢測分析，一般會選擇使用直讀光譜儀，為獲取準確的檢測數(shù)據(jù)，需要對灰鐵球鐵鑄件進行白口化處理，但是不是一定需要白口化才能檢測？

       直讀光譜儀的檢測需要樣品進行白口化處理，以保證分析樣品各元素組分比較均勻。灰口鑄鐵經(jīng)過白口化處理后，碳元素以碳化物（Fe3C）形式存在于金相組織，無石墨碳，分布較均勻，無偏析現(xiàn)象，符合光電直讀光譜法對樣品的要求。

       所謂“白口化”就是一個鐵水澆注的過程和“白口鐵”形成的程度，往往澆注完一個樣品很難完全“白口化”，通常越往表面，“白口化”程度越高。

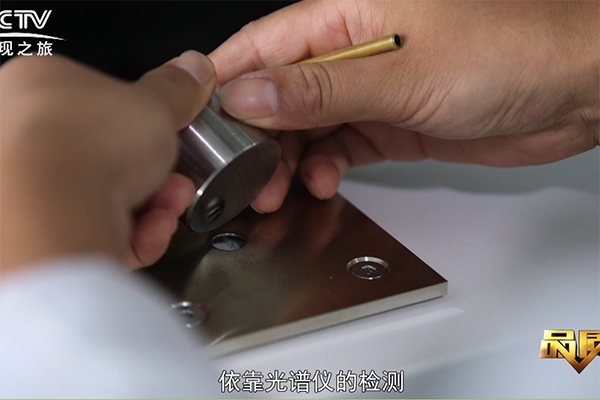

直讀光譜儀的激發(fā)檢驗操作

       怎么樣可以提高“白口化”的程度呢？一般樣品的澆注采用耐火材料制成的樣模，而制做“白口化”樣品需要用鋼模，底板也要采用鋼板，如果有條件，采用銅板，這樣散熱效果更好，而且不要采用圓柱形樣模，要采用“酒盅”型樣模，這樣“白口化”程度才會更高。白口化的樣品，才是適合直讀光譜儀進行分析的理想樣品。

       但研究人員發(fā)現(xiàn)，并不是所有鑄件樣品都要白口化的處理。白口化的目的在于處理鑄件表面覆蓋的碳，如果激發(fā)的話，可以使表面的碳減少。我們發(fā)現(xiàn)，獲取鑄件，取得樣品，磨樣制取后，即便鑄件本身沒有白口化處理，使用直讀光譜儀對試樣進行同一部位多次激發(fā)，可以獲取有效數(shù)據(jù)。非白口化樣品單次激發(fā)，雖有成分顯示，但并不準確，樣品放置在激發(fā)臺，固定，采用一點多次激發(fā)，約10次以上，刪除之前的激發(fā)結(jié)果，不要移動樣品，經(jīng)過這種操作，其結(jié)果，大多數(shù)元素含量越來越接近真實成分，這是近似成分。測量過程是經(jīng)過多次激發(fā)，促使樣品單點位置的游離C轉(zhuǎn)化成化合C（Fe3C），形成單點白口化，測量接近于白口化的組織，合金元素的測量是沒有問題的。
